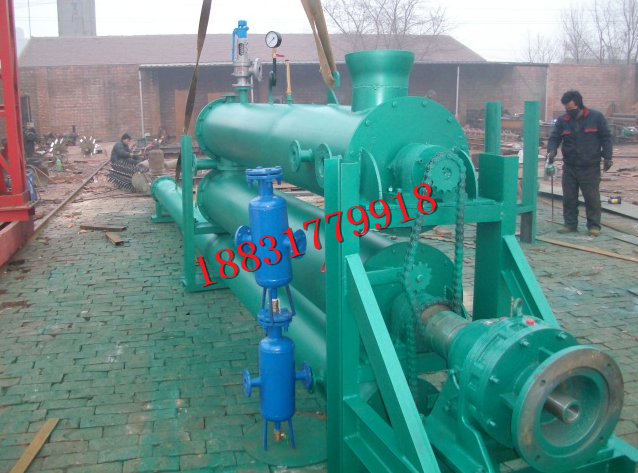

水冷內螺旋輸送機包括進料單元、出料單元、筒體、冷卻單元、驅動單元和支撐單元，進料單元和出料單元分別設置于所述筒體的兩端，驅動單元使筒體圍繞其中心對稱軸回轉，支撐單元支撐筒體，所述筒體包括外筒體和內筒體，靠近進料單元的外筒體外周設置有一定長度的夾套，所述冷卻單元包括設置于出料單元中心部位的進水管、設置于內筒體中并與進水管相連通的第一空心螺旋葉片、設置于進料單元中心部位并與所述第一空心螺旋葉片相連通的出水管以及設置于所述一定長度的夾套中的空心折流板或第二空心螺旋葉片。
1、冷卻方式：循環水冷卻，
2、冷卻系統：內部冷卻（旋轉軸）、外部冷卻（夾套），
3、循環冷卻水走向：從半焦螺旋出口端進入，半焦螺旋入口端流出，
4、材質：與物料接觸部分為304不銹鋼（軸直徑159mm,葉片厚度10mm，螺旋套管徑377mm,厚度8mm），外夾套材質：Q235，管徑460mm、壁厚10mm,
5、螺旋軸和葉片必須經過調直及熱處理，
6、螺旋套管長度不能大于：7000mm,
7、霧化噴嘴（材質304）：在輸送螺旋出口端，螺旋葉片上部開始安裝，依 次往輸送螺旋入口端每隔200mm安裝一個，共安裝三個霧化噴嘴，可單獨調控水量，也可單獨簡易拆卸便于清理噴嘴，
8、螺旋軸驅動方式：連接軸驅動，配備變頻調速電機（需注明電機功率），
9、要求：輸送量每小時大于6ｍ³，輸送物料進入螺旋入口時溫度為450℃， 出料時溫度需降至100℃以內。
